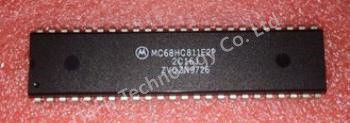

Máy vi điều khiển MC68HC811E2P
Máy vi điều khiển MC68HC811E2P
Lời giới thiệu
Tài liệu này chứa mô tả chi tiết về các đơn vị vi điều khiển 8-bit M68HC11 E. Các MCU này kết hợp các đơn vị xử lý trung tâm M68HC11 với hiệu suất cao,Thiết bị ngoại vi trên chip.
Dòng E bao gồm nhiều thiết bị với các cấu hình khác nhau:
• Bộ nhớ truy cập ngẫu nhiên (RAM)
• Bộ nhớ chỉ đọc (ROM)
• Bộ nhớ chỉ đọc có thể lập trình có thể xóa (EPROM)
• Bộ nhớ chỉ đọc có thể lập trình (EEPROM) có thể xóa bằng điện
• Một số thiết bị điện áp thấp cũng có sẵn.
Ngoại trừ một vài sự khác biệt nhỏ, hoạt động của tất cả các MCU dòng E là giống nhau. A fully static design and high-density complementary metal-oxide semiconductor (HCMOS) fabrication process allow the E-series devices to operate at frequencies from 3 MHz to dc with very low power consumption.
Đặc điểm
Các tính năng của các thiết bị dòng E bao gồm:
• CPU M68HC11
• Chế độ dừng và chờ tiết kiệm năng lượng
• Thiết bị điện áp thấp có sẵn (3.0 ∼5.5 Vdc)
• 0, 256, 512 hoặc 768 byte RAM trên chip, dữ liệu được lưu giữ trong thời gian chờ
• 0, 12 hoặc 20 Kbyte ROM trên chip hoặc EPROM
• 0, 512 hoặc 2048 byte EEPROM trên chip với block protect để bảo mật
• 2048 byte EEPROM với địa chỉ cơ sở có thể chọn trong MC68HC811E2
• Giao diện truyền thông hàng loạt không đồng bộ (SCI) không trở lại không (NRZ)
• Tỷ lệ baud bổ sung có sẵn trên MC68HC ((7) 11E20
• Giao diện ngoại vi tuần tự đồng bộ (SPI)
• Chuyển đổi 8 kênh, 8 bit từ analog sang kỹ thuật số (A/D)
• Hệ thống bộ đếm thời gian 16 bit:
3 kênh thu nhập (IC)
4 kênh so sánh đầu ra (OC)
- Một kênh bổ sung, có thể chọn IC thứ tư hoặc OC thứ năm
• Bộ tích lũy xung 8 bit
• Vòng ngắt thời gian thực
• Hệ thống giám sát máy tính hoạt động đúng (COP)
• 38 chân đầu vào / đầu ra (I / O) chung:
16 chân I/O hai chiều
11 chân chỉ đầu vào
11 chân chỉ xuất
• Nhiều lựa chọn bao bì:
️ 48 pin nhựa gói hai dòng (DIP), chỉ MC68HC811E2
¢ 56-pin nhựa co lại gói kép trong dòng, .070 inch lead spacing (SDIP)
