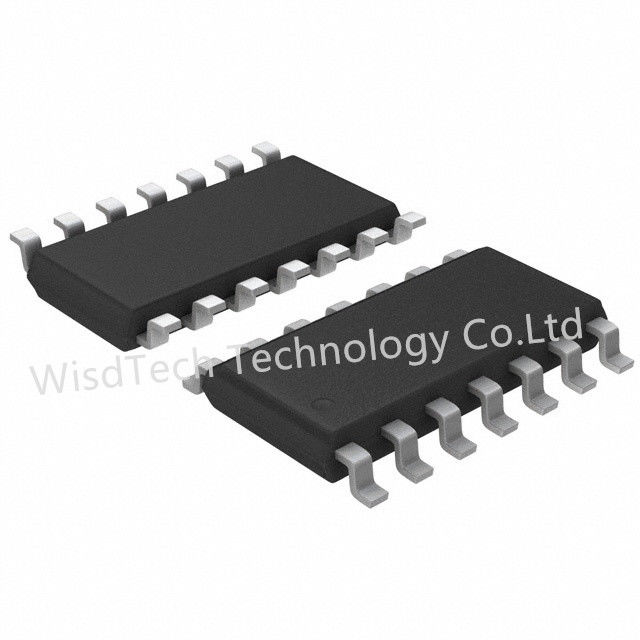

74HCT125DR IC BUF Không đảo ngược 5.5V 14SOIC mạch tích hợp IC
| N-X-P | |
| Nhóm sản phẩm: | Các bộ đệm và trình điều khiển đường dây |
| RoHS: | Chi tiết |
| 4 Nhập | |
| 4 Sản lượng | |
| Không đảo ngược | |
| - 6 mA | |
| 6 mA | |
| 8 uA | |
| 5.5 V | |
| 4.5 V | |
| 80 uA | |
| - 40 C. | |
| + 85 C | |
| SMD/SMT | |
| SOIC-14 | |
| Vòng quay | |
| Cắt băng | |
| MouseReel | |
| Thương hiệu: | N-X-P |
| Chức năng: | Buffer/Line Driver |
| Chiều cao: | 1.5 mm |
| Loại tín hiệu đầu vào: | Chỉ có một mục đích |
| Chiều dài: | 8.75 mm |
| Gia đình logic: | HCT |
| Loại logic: | CMOS |
| Số kênh: | 4 |
| Điện áp cung cấp hoạt động: | 5V |
| Loại đầu ra: | 3 Nhà nước |
| Loại sản phẩm: | Các bộ đệm và trình điều khiển đường dây |
| Thời gian trì hoãn lây lan: | 36 ns ở 4,5 V, 32 ns ở 5,5 V |
| Series: | SN74HCT125 |
| Phân loại: | IC logic |
| Dòng điện cấp - tối đa: | 8 uA |
| Công nghệ: | CMOS |
| Chiều rộng: | 4 mm |
| Trọng lượng đơn vị: | 0.004564 oz |
Đặc điểm
• Phạm vi điện áp hoạt động từ 4,5V đến 5,5V
• Dòng điện cao có thể chạy lên đến 15 tải LSTTL
• Tiêu thụ năng lượng thấp, 80-μA tối đa ICC
• tpd điển hình = 12 ns• ± 6-mA ổ cổng ở 5 V
• Điện vào thấp 1 μA tối đa
• Các đầu vào tương thích với điện áp TTL
• Các đầu ra 3 trạng thái dòng điện cao điều khiển các đường xe buýt hoặc các đăng ký địa chỉ bộ nhớ đệm
Mô tả
SNx4HCT125 chứa bốn bộ đệm độc lập với đầu vào tương thích với TTL và đầu ra 3 trạng thái.
Eachgate thực hiện chức năng Boolean Y = A trong logic tích cực.
