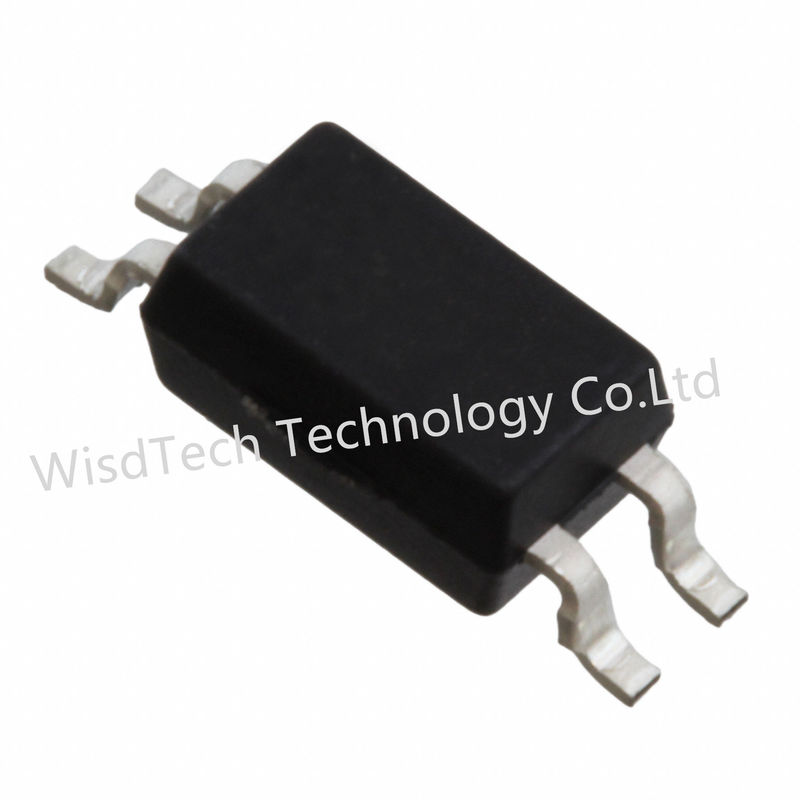

VOS617A-4T Optoisolator Transistor Output 3750Vrms 1 kênh transistor RF công suất cao
| Vishay | |
| Nhóm sản phẩm: | Bộ kết hợp quang đầu ra của bóng bán dẫn |
| RoHS: | Chi tiết |
| SMD/SMT | |
| SSOP-4 | |
| Kênh 1 | |
| 3750 Vrms | |
| NPN Phototransistor | |
| 160 % | |
| 320 % | |
| 50 mA | |
| 1.5 V | |
| 80 V | |
| 50 mA | |
| 400 mV | |
| 3 chúng tôi | |
| 12 người | |
| 6V | |
| 170 mW | |
| - 55 C. | |
| + 110 C | |
| VOS617A | |
| Vòng quay | |
| Cắt băng | |
| MouseReel | |
| Thương hiệu: | Vishay bán dẫn |
| Điện áp ngắt bộ thu-điện tử: | 80 V |
| Tỷ lệ chuyển đổi hiện tại: | 160 % |
| Chiều cao: | 2 mm |
| Chiều dài: | 2.6 mm |
| Loại sản phẩm: | Bộ kết hợp quang đầu ra của bóng bán dẫn |
| Phân loại: | Máy kết nối quang |
| Chiều rộng: | 4.4 mm |
| Trọng lượng đơn vị: | 0.023244 oz |
Mô tả chung
Dòng VOS617A có một GaAs tia phát quang hồng ngoại
phát xạ,được kết nối quang học với một silicon planar
Máy phát hiện phototransistor, và được kết hợp trong một 4-pin
50 triệu lead pitch mini flat package.
Nó có tỷ lệ truyền dòng điện cao ở dòng điện đầu vào thấp,
Capacitance nối thấp và điện áp cách ly cao.
Các thiết bị nối được thiết kế để truyền tín hiệu
giữa hai mạch điện tách biệt.
Các đặc điểm
●CTR cao với dòng điện đầu vào thấp
● Phối hợp thấp (nửa pitch)
● Năng lượng phát ra bộ thu lớn, VcEo= 80 V
●điện áp thử nghiệm cách nhiệt = 3750 VAMS
●Khả năng nối thấp
● Phòng miễn dịch tạm thời chế độ phổ biến cao
●Phân loại vật liệu:
Ứng dụng
●Telecom
●Kiểm soát công nghiệp
●Thiết bị chạy bằng pin
● Máy văn phòng
●Các bộ điều khiển có thể lập trình
Đề xuất của cơ quan
Số mẫu ứng dụng an toàn bao gồm tất cả các sản phẩm trong
Bảng dữ liệu này là VOS617A.
được sử dụng khi tham khảo tài liệu của cơ quan an toàn.
● UL1577, hồ sơ số E52744
●cUL
DIN EN 60747-5-5 (VDE 0884-5), có sẵn với tùy chọn 1
●FIMKO EN 60065, EN 60950-1.
●CQC GB4943.1-2011 và GB8898-2011
độ cao cài đặt dưới 2000 m)
VOS617A-4T là một transistor optoisolator, còn được gọi là optocoupler hoặc photocoupler.
Optoisolators là các thiết bị điện tử kết hợp một máy phát quang (LED) và một máy dò ánh sáng
(transistor) để cung cấp cách ly điện giữa hai mạch trong khi cho phép truyền tín hiệu
hoặc dữ liệu thông qua ánh sáng.
Dưới đây là một số thông số kỹ thuật chung cho VOS617A-4T transistor optoisolator:
- Điện áp cô lập: Điều này đề cập đến điện áp tối đa có thể được áp dụng giữa đầu vào và
- Giá trị cụ thể sẽ phụ thuộc
- trên trang dữ liệu của thành phần.
- Loại đầu vào: Mặt đầu vào của optoisolator thường bao gồm một LED (Light Emitting Diode)
- phát ra ánh sáng khi hướng về phía trước.
- Loại đầu ra: Phía đầu ra của optoisolator thường bao gồm một phototransistor hoặc photodarlington
- phản ứng với ánh sáng nhận được từ phía đầu vào, cho phép dòng chảy chảy qua nó.
- Loại bao bì: Máy cách ly quang có thể có nhiều loại bao bì khác nhau như lỗ xuyên (ví dụ: DIP)
- hoặc các gói gắn bề mặt (ví dụ: SMD).
