IR3853MTRPBF Máy điều chỉnh điện áp chuyển mạch 4A SupIRBuck Reg 250-1500kHz 1.5-21V
IR3853MTRPBF
,IC điều chỉnh điện áp chuyển đổi IR3853MTRPBF
,1IC điều chỉnh điện áp chuyển mạch.5-21V
IR3853MTRPBF Máy điều chỉnh điện áp chuyển mạch 4A SupIRBuck Reg 250-1500kHz 1.5-21V
| Infineon | |
| Nhóm sản phẩm: | Chuyển bộ điều chỉnh điện áp |
| RoHS: | Chi tiết |
| 700 mV đến 18,9 V | |
| 4 A | |
| 21 V | |
| 1 Sản xuất | |
| Buck. | |
| PQFN-EP-17 | |
| SMD/SMT | |
| 250 kHz đến 1,5 MHz | |
| - 40 C. | |
| + 125 C | |
| Vòng quay | |
| Cắt băng | |
| MouseReel | |
| 1.5 V | |
| Thương hiệu: | Công nghệ Infineon |
| Nhạy cảm với độ ẩm: | Vâng. |
| Loại sản phẩm: | Chuyển bộ điều chỉnh điện áp |
| Phân loại: | PMIC - IC quản lý năng lượng |
| Tên thương mại: | Chú súp |
| Loại: | Tránh đi. |
| Trọng lượng đơn vị: | 0.208084 oz |
Mô tả
IR3853 SupIRBuck TM là một dễ sử dụng, tích hợp đầy đủ và hiệu quả cao DC / DC đồng bộ
Các MOSFETs được đóng gói với bộ điều khiển PWM trên chip làm cho IR3853 một không gian hiệu quả
IR3853 là một giải pháp đa năng cho các ứng dụng điện áp đầu ra thấp.
bộ điều chỉnh cung cấp khả năng lập trình thời gian khởi động, tần số chuyển đổi và giới hạn dòng trong khi hoạt động
trong phạm vi điện áp đầu vào và đầu ra rộng. Tần số chuyển đổi có thể lập trình từ 250kHz đến 1.5MHz
Nó cũng có các chức năng bảo vệ quan trọng, chẳng hạn như khởi động Pre-Bias,
giới hạn hiện tại, quá điện áp và tắt nhiệt để cung cấp bảo mật cấp hệ thống cần thiết trong trường hợp
tình trạng lỗi.
Đặc điểm
• Hơn 95% hiệu quả tối đa
• Phạm vi điện áp đầu vào rộng 1,5V đến 21V
• Phạm vi điện áp đầu ra rộng 0,7V đến 0,9*Vin
• Khả năng tải liên tục 4A
• Bootstrap-diode tích hợp
• băng thông cao E / A cho hiệu suất tạm thời tuyệt vời
• Tần số chuyển đổi có thể lập trình lên đến 1,5MHz
• Có thể lập trình chống điện
• Bảo vệ điện áp cao
• Đầu vào chuyên dụng để giám sát điện áp đầu ra
• Sản lượng PGood có thể lập trình
• Giới hạn dòng điện cúi
• Điện áp tham chiếu chính xác (0,7V, +/-1%)
• Khởi động mềm có thể lập trình
• Cho phép đầu vào với khả năng giám sát điện áp
• Tăng cường khởi động trước sự thiên vị
• Nhập Seq cho Tracking ứng dụng
• Đồng bộ hóa bên ngoài
• Nhiệt độ giao điểm hoạt động từ -40oC đến 125oC
• Bảo vệ nhiệt

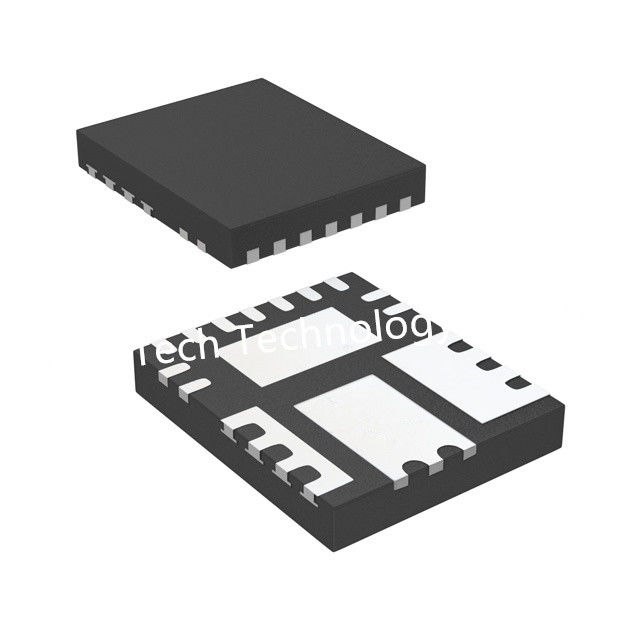

• 4mm x 5mm Power QFN Package
• Không có Halogen, không có chì và phù hợp với RoHS
Ứng dụng
• Ứng dụng máy chủ
• Ứng dụng lưu trữ
• Hệ thống viễn thông nhúng
•Các kiến trúc năng lượng tải phân tán
• Ứng dụng Netcom
• Máy tính điều chỉnh điện áp ngoại vi
• Chuyển đổi DC-DC chung
