Nhà > các sản phẩm > Mạch tích hợp ICS > ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs

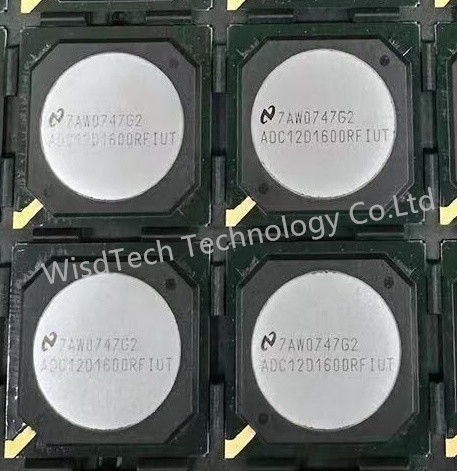

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs

nhà sản xuất:
TI
Mô tả:
ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs
Nhóm:
Mạch tích hợp ICS
Trong kho:
100pcs
Giá bán:
Email us for details
Phương thức thanh toán:
Paypal, TT, Công Đoàn Phương Tây
Phương pháp vận chuyển:
LCL, HÀNG KHÔNG, FCL, Chuyển phát nhanh
Thông số kỹ thuật
Mã ngày:
Mã mới nhất
Giao hàng bởi:
DHL/UPS/Fedex
Điều kiện:
Mới*Bản gốc
Bảo hành:
365 ngày
Hướng dẫn miễn phí:
Phù hợp với Rohs
Thời gian dẫn đầu:
Bán ngay lập tức
Gói:
BGA-292
phong cách gắn kết:
SMD/SMT
Lời giới thiệu

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter IC

Texas Instruments
Nhóm sản phẩm: Bộ chuyển đổi analog sang số - ADC
Hạn chế vận chuyển:
Sản phẩm này có thể yêu cầu tài liệu bổ sung để xuất khẩu từ Hoa Kỳ.
RoHS: N
ADC12D1600RF
SMD/SMT
BGA-292
12 bit
Cùng nhau, SPI
800 MS/s, 1,6 GS/s, 3.2 GS/s
Gập Interpolating
1.9 V
1.8V đến 2V
54.6 dB
- 40 C.
+ 85 C
Thẻ
Thương hiệu: Texas Instruments
Bộ phát triển: ADC12D1600RFRB/NOPB
DNL - Không tuyến tính khác biệt: +/- 0,4 LSB
ENOB - Số lượng bit hiệu quả: 9.4 bit
Đặc điểm: Tốc độ cực cao
Nhạy cảm với độ ẩm: Vâng.
Số lượng bộ chuyển đổi: 2 Chuyển đổi
Điện áp cung cấp hoạt động: 1.8V đến 2V
Loại đầu ra: LVDS
Pd - Phân tán năng lượng: 4.37 W
Tiêu thụ năng lượng: 3.88W
Loại sản phẩm: ADC - Chuyển đổi analog sang số
SFDR - Phạm vi động miễn phí giả: 67.9 dB
SINAD - Tỷ lệ tín hiệu so với tiếng ồn và biến dạng: 58 dB
Phân loại: IC chuyển đổi dữ liệu
Điện áp cung cấp - tối đa: 2 V
Điện áp cung cấp - Min: 1.8 V

Mô tả

12-bit 3.2 và 2-GSPS ADC12D1x00RF là một RF-sample GSPS ADC có thể trực tiếp mẫu tần số đầu vào lên đến và

trên 2,7 GHz. ADC12D1x00RF tăng vùng Nyquist rất lớn của TI's GSPS ADCs với tiếng ồn tuyệt vời và tính tuyến tính

hiệu suất ở tần số RF, mở rộng phạm vi sử dụng của nó ra ngoài vùng 3 của Nyquist

Giao diện LVDS có nhiều tùy chọn lập trình SPI để tạo điều kiện cho thiết kế bảng và thu thập dữ liệu FPGA / ASIC.

Các đầu ra LVDS tương thích với IEEE 1596.3-1996 và hỗ trợ điện áp chế độ chung có thể lập trình.

đóng gói trong một gói BGA tăng cường nhiệt 292 quả không chì trong phạm vi nhiệt độ công nghiệp ± 40 °C đến 85 °C.


Đặc điểm
● Tiếng ồn tuyệt vời và tính tuyến tính lên đến và trên fN = 2,7 GHz
● Có thể cấu hình với cả 3.2 hoặc 2 GSPS Interleaved hoặc 1600 hoặc 1000 MSPS Dual ADC
●Chế độ DESCLKIQ mới cho các ứng dụng băng thông cao, tỷ lệ lấy mẫu cao
●Pin tương thích với ADC10D1x00, ADC12D1x00
● Tính năng đồng bộ tự động cho đồng bộ hóa đa chip
● Các đầu vào tương tự khác biệt kết thúc giữa, đệm
● Thời gian liên tục Điều chỉnh khuynh hướng tự động và thủ công
● Kiểm tra các mẫu tại đầu ra để gỡ lỗi hệ thống
● Tính năng dấu thời gian để bắt được kích hoạt bên ngoài
● Khả năng điều chỉnh tăng, giảm và điều chỉnh tAD có thể lập trình
●LVDS không được loại bỏ hoặc 1: 2

●Các thông số kỹ thuật chính
一Résolution 12 Bits
- 3.2- và 2-GSPS ADC nối liền
●IMD3 (Fin= 2,7 GHz ở -13 dBFS) -63.7/- 73dBFS (Thông thường)
IMD3 (Fin = 2,7 GHz ở -16 dBFS) - 66.7/- -85.dBFS (Thông thường)
Mức tiếng ồn -154.6/ -154 dBm/Hz (Thông thường)
Năng lượng 3,94/3.42 W (thường)
- ADC MSPS 1600/1000 kép, Fin = 498 MHz
ENOB 9.2/9.4 Bit (Thông thường)
●SNR 58,2/58,8 dB (Thông thường)
SFDR 66.7/71.9 dBc (Thông thường)
● Năng lượng mỗi kênh 1,97/1,71 W (thường)


Ứng dụng
●Trạm cơ sở không dây 3G/4G
- Nhận đường dẫn.
--DPD Path
Microwave Backhaul băng thông rộng
Các đài phát thanh được xác định bởi phần mềm lấy mẫu RF
Truyền thông quân sự

SIGINT
RADAR và LIDAR
Truyền thông băng thông rộng
RF của người tiêu dùng
Thử nghiệm và đo lường

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs




ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs

ADC12D1600RFIUT Chuyển đổi analog sang số - ADC 12B 2.0/3.2 GSPS RF sampling ADC Data Converter ICs
